図面上のデータのみの入力によるＮＣ装置

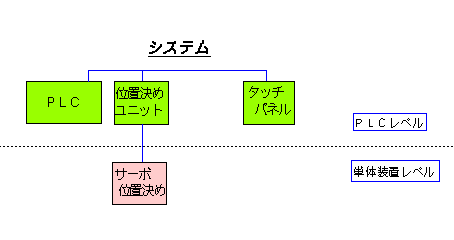

特徴 　　ＮＣ加工、ＮＣ処理の際、ＮＣデータを入力することなく図面上のデータを略図上に入力するだけで 　　ＮＣデータを内部で演算して加工、処理します。 装置構成 　　位置制御搭載装置（加工機、洗浄機等） ＮＣ制御部　 　　シーケンス制御部 　　操作表示器（タッチパネル） 制御概略 ・機能概略 　　１．設定作業 　　　　　タッチパネル画面にてワークＮＯ．を選択してワーク形状図面呼び出し 　　　　　画面の略図上に寸法と動作パターンを入力 　　２．運転時作業 　　　　　タッチパネル画面にてワークＮＯ．を選択して起動 　　３．装置動作 　　　　　入力した加工図面上のデータからＮＣデータ自動作成 　　　　　自動搬送、自動加工 　　以上によりＮＣデータを入力することなく図面上のデータで加工が可能 実績 　　ほぼ同一システムで研磨装置、穴明け・タッピング装置、洗浄装置、バリ取り装置にも対応しています。
