第１２週 タイマ割り込みを使う
せっかちです、山とんぼ。トイレでションベン終わるの、待てません。いきなり水洗の栓、ひねってしまいます。でも、水洗タンクと山とんぼの膀胱と比較すると水洗タンクの方が容量少ないらしく（んな！）、こっちが気分良く出してるうちタンクは終わってしまいます。だらしないじゃないか、水洗タンク。
しかたなし、タンクがいっぱいになるまでイライラじっと待ってもう一度流すから、結局、余計時間かかってしまうことになるわけです。うちのタンク、給水の出が悪くて時間かかるんだ、これが。ええい、じれったい！
急がば回れ。んーん、こんなケースで使うことわざじゃないか。(^^;
いっそ公共のトイレみたいにタンク式でなく水道直結で時間管理する水洗トイレに変えようかとも考えています。でも、そのまえにせっかちな性格を変える方が安上がり、だよな。
タイマ割り込みを使う
前週、割り込みをやってみましたが、このときはＢＲ０／ＩＮＴピンの外部割り込みでした。一方タイマ割り込みも手軽に使えるようにしておく必要がありそうです。今週は割り込みついでにタイマ割り込みやってみます。

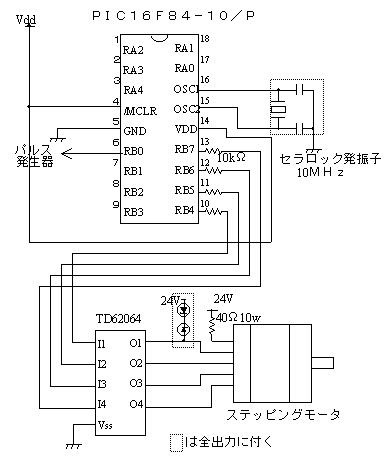

出力は前週と同じ波形発生ですが前週が外部指令パルスに沿った周波数だったのに対し今週のはパルス発生も自分でやってしまおうという回路です。
先週のままとしてパルス入力は使用せず代わりにタイマ割り込みで出力パターンの移行をさせます。
■タイマ０割り込み
１．ＴＭＲ０割り込みとします。
そのために初期設定から変更を必要とするのは
INTCONレジスタ ｂｉｔ５（Ｔ０ＩＥ）＝１ ＴＭＲ０オーバーフロー割り込み許可
ｂｉｔ７（ＧＩＥ）＝１ 割り込み発生許可
ＯＰＴＩＯＮレジスタｂｉｔ３（ＰＳＡ）＝０ プリスケーラＴＭＲ０割り当て
ｂｉｔ５（Ｔ０ＣＳ）＝０内部クロック
ｂｉｔ０−２ プリスケーラレート １１０で１：１２８
ＩＮＴＣＯＮレジスタ （ｂｉｔ７から） （初期０００００００Ｘ）
ＧＩＥ bit7 グローバル割り込みイネーブル １：許可 EE1E bit6 ＥＥライト完了割り込みイネーブル １：許可 T0IE bit5 ＴＭＲ０オーバーフロー割り込みイネーブル １：許可 INTE bit4 ＲＢ０／ＩＮＴ割り込みイネーブル １：許可 RBIE bit3 ＲＢポート変化割り込みイネーブル １：許可 T0IF bit2 ＴＭＲ０オーバーフロー割り込みフラグ １：割り込み INTF bit1 ＲＢ０／ＩＮＴ割り込みフラグ １：割り込み RBIF bit0 Ｂポート変化割り込フラグ １：割り込み
ＯＰＴＩＯＮレジスタ ｂｉｔ７から（初期１１１１１１１１）
/RBPU bit7 PORTBプルアップイネーブル １：使用 INTEDG bit6 RB0/INT割り込みエッジ選択 １：立ち上がりエッジ T0CS bit5 TMR0クロックソース選択 １：RA4/T0CKI ０：内部クロック T0SE bit4 TMR0ソースエッジ選択 １：立ち上がりエッジ PSA bit3 プリスケーラ割り当て １：WDT ２：TMR0 PS2 bit2 以下プリスケーラレート 例：000=1：2 PS1 bit1 110=１：128 PS0 bit0 111=１：256
２．ほかは前回の割り込みと類似
３．タイマ０は加算タイマなので設定値はオーバーフローまでの残数を書き込まなければならない。
１００Ｈから目的の値をマイナスして設定値とする
せっかくソフト的に処理するのだからちょっと遊んでみました。
最初は低速でスタートして一定回転数まで上げていくようにします。
こうすればステッピングモータは脱調することなく高速回転できます。
初めに１００Ｈｚでスタートし２ＫＨｚまで上げて一定回転となります。
プリスケーラ１：１２８としたので
ＣＰＵクロック周期（０．１μｓｅｃ）×４×１２８＝５１．２μｓｅｃ
が基本カウント周期です。タイマ０は加算タイマなので
１００Ｈｚ -> １９５カウント -> Ｃ３Ｈ -> １００Ｈ−Ｃ３Ｈ＝３ＤＨ
１ＫＨｚ -> 約１０カウント-> ０ＡＨ -> １００Ｈ−０ＡＨ＝Ｆ６Ｈ
として設定値を書き込みます。
;PMM8713ステッピングモータコントローラ代替(タイマ割り込みを使う)
;*********************************************
LIST P=PIC16F84 ;
__CONFIG _HS_OSC & _PWRTE_ON & _WDT_OFF
INCLUDE "P16f84.inc" ;標準ヘッダ定義ファイル
;のインクルード
;*********************************************
CNT EQU 0CH ;出力パターン用カウンタ
TIMCNT EQU 0DH ;タイマ用カウンタ
WTEMP EQU 0EH ;Wレジスタ待避
STTEMP EQU 0FH ;STATUSレジスタ待避
INTTMCT EQU 010H ;割り込みタイマ設定値
;***********************
; メインルーチン
;***********************
ORG 0 ;Reset Start
GOTO MAIN
ORG 04H
GOTO INTR
MAIN ;Initialize
BSF STATUS,RP0 ;バンク１へ切替
BCF INTCON,GIE ;割り込み禁止
MOVLW 06H ;
MOVWF OPTION_REG ;内部クロック、プリスケーラ1:128
CLRF TRISA ;ポートAを出力モードに設定
CLRF TRISB ;ポートBを出力モードに設定
BCF STATUS,RP0 ;バンク0に戻す
MOVLW B'00000000' ;初期出力（実際は使用しない）
MOVWF PORTA
MOVLW B'10010000' ;初期出力
MOVWF PORTB
MOVLW 0H ;COUNTER初期出力
MOVWF CNT
MOVLW 03DH ;タイマ値ロード
MOVWF TMR0 ;約100Hz
MOVWF INTTMCT ;タイマ値記憶
BSF INTCON,T0IE ;TMR0オーバーフロー割り込み発生許可
BSF INTCON,GIE ;割り込み許可
LOOP1
CALL TIM ;適当に回っている割り込み待ちのループ
CALL TIM
GOTO LOOP1
TABLE ;Wに波形パターンを載せてリターンするテーブル処理
ADDWF PCL,F
RETLW B'10010000'
RETLW B'00010000'
RETLW B'00110000'
RETLW B'00100000'
RETLW B'01100000'
RETLW B'01000000'
RETLW B'11000000'
RETLW B'10000000'
;*********************************************************
;割り込み処理
INTR
BCF INTCON,T0IF ;割り込みフラグクリア
MOVF INTTMCT,W ;タイマ値ロード
SUBLW 0F6H ;◎タイマ値F6(2KHz)まではINCしていく
BTFSS STATUS,Z ; タイマ値と比較して同じならスキップ
INCF INTTMCT,F ; 違うなら（大きいなら）INC
MOVF INTTMCT,W
MOVWF TMR0 ;
MOVWF WTEMP ;レジスタ待避
SWAPF STATUS,W
MOVWF STTEMP
FWD ;正転カウント処理
MOVF CNT,W
SUBLW 07H
BTFSC STATUS,2
GOTO SET0 ;カウンタ値 7 なら 0 に
INCF CNT,F
GOTO INCED
SET0 MOVLW 0H
MOVWF CNT
INCED
PATTERN
MOVF CNT,W
CALL TABLE
MOVWF PORTB
SWAPF STTEMP,W ;レジスタ復帰
MOVWF STATUS
SWAPF WTEMP,F
SWAPF WTEMP,W
RETFIE
;*********************************************************
;サブルーチン
TIM ;0.4mSECタイマ
MOVLW 0F9H
MOVWF TIMCNT
TIMLP DECFSZ TIMCNT,F
GOTO TIMLP
RETURN
END
起動時ゆっくりで加速して高速回転になります。
単純に＋１づつ加算（パルス幅減算）したので加速の具合がはじめのうち徐々にしか加速がつかず、高速になるにつれ一気上がるようになってしまいます。数値加算処理にちょっと工夫があればさらになめらかになるかもしれません。面倒だから今回はこれで良しとして一応上々の結果と言うことに。(^^;
■今週のなるほど
タイマ０は加算カウンタ。割り込みはオーバーフロー。これがちょっと面倒くさい。
設定する数値はＦＦＨをオーバーフローする数値、つまり１００Ｈからタイマ値を減算した値ということになります。
