　１６Ｆ８７７で遊ぶ

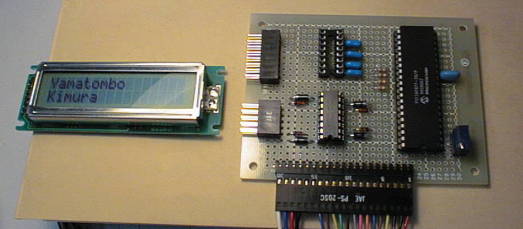

先週配線したＰＩＣ１６Ｆ８７７でさっそくいろいろ遊んでみます。
手始めに、すでにＰＩＣ１６Ｆ８４でやったことをおさらい。
まずはステッピングモータを回してみます。次いでＬＣＤキャラクタ表示をします。
最初は混乱しないようにともにそれぞれ別個にやってみます。うまくいったら一緒に動かすことにします。（来週）

ポートが異なるだけ。
外部コネクタとＩＣソケットで余計な部分をはずしてステッピングモータ部分だけ、ＬＣＤ部分だけを裸にして影響を除いた上で単独チェックします。
ポートの Data Direction register はすべて出力としますが、トリマ抵抗をつないだRA0/NA0についてはトリマを０Ｖ側いっぱいに回しておいて入力設定にしておきました。

(回路図は前回参照)

プログラムはこちら

第９週(ステッピングモータを動かす)と第１３週(ＬＣＤ表示器を操作してみる)のプログラムでポートを入れ替えるだけです.。（次回統合して動かします。）
ポート入れ替えだけとはいえ、以下の２点がわからず悪戦苦闘となりました。

１．ＬＶＰ
コンフィグレーションビットのうちＬＶＰ(Low Voltage In-Circuit Serial Programing Enable bit) を書き換えてＯＦＦにしておかないと動きませんでした。（突撃試行錯誤作戦 (^^; ）　
これはヘッダ部分で　_LVP_OFF を＆で追加記述しておきます。

プログラムの一部（先頭部分）

        LIST        P=PIC16F877   ;
        __CONFIG    _HS_OSC & _PWRTE_ON & _WDT_OFF & _LVP_OFF
        ;LVPがF877で新たに出現！
        ;（このプログラムでは関係なさそうなのになんでかこれを
        ;　設定しないと動作しない）
        INCLUDE     "P16f877.inc" ;標準ヘッダ定義ファイル

ＬＶＰはＢポートに関する設定ですが何故なんでしょう。ＣＯＮＦＩＧレジスタは初期ＦＦですからＬＶＰプログラミングイネーブルになっていて、ワルサするんでしょうか。よくわかりませんが、いずれにしても怪しげなビットですから、とりあえず当面ＬＶＰを使うこともなさそう（使いこなせない(^^; ）なので「こういうこと」として、例によって深くは追求しないことにします。

２．ＡＤＣＯＮ１
Ａ／Ｄ変換用のアナログ入力を持つＰＩＣ１６Ｆ８７７は初期値でアナログ入力割付けになっているということです。
そのためデジタルＩ／Ｏとして使うこのケースではＡＤＣＯＮ１レジスタで設定してやらなければなりません。（単に出力設定しただけではダメのようです。）

ＡＤＣＯＮ１レジスタ　ｂｉｔ3から　（初期００００００００）　　　　

bit3:PCFG3 A/D Port configuration bits3 011Xのとき
全デジタル

　　　　　　 2 　　　　　　　　　　　　　　　　　　2

　　　　　　 1 　　　　　　　　　　　　　　　　　　1

bit0　　　　0 　　　　　　　　　　　　　　　　　　0

プログラムの一部

        BSF     STATUS,RP0      ;バンク１へ切替
        MOVLW   07H
       MOVWF   ADCON1        ;A/D用ピンを全てデジタルI/Oに
        ;◎ADCON1レジスタは初期値は全てアナログ端子となっている
        MOVLW   01H
        MOVWF   TRISA           ;とりあえずポートAをRA0入力、他は出力モードに
        CLRF    TRISB           ;とりあえずポートBを出力モードに設定
        COVLW   80H
        MOVWF   TRISA           ;とりあえずポートCをRC7入力、他は出力モードに設定
        CLRF    TRISD           ;とりあえずポートDを出力モードに設定
        CLRF    TRISE           ;とりあえずポートEを出力モードに設定
        BCF     STATUS,RP0      ;バンク0に戻す

苦労した割には、ただ１６Ｆ８４でやったと同様な動きです。(^^;　まあ、それでいいんですけど。

■今週のなるほど

◎ １６Ｆ８７７ではCONFIGでＬＶＰをＯＦＦにしておく。
◎ １６Ｆ８７７ではアナログ割付ピンはADCON1レジスタでデジタルI/Oに設定しないと初期設定でアナログ入力となる。

bit3:PCFG3	A/D Port configuration bits3	011Xのとき全デジタル
2	2
1	1
bit0　　　　0	0
