プリンタで印字（パラレルモードで）

前回のシリアルモードに続いて今回はパラレルモードでプリンタを使ってみます。
プリンタと言えば昔はパラレルモードと決まってましたですね。



タイミングがちょっとやっかいそうです。

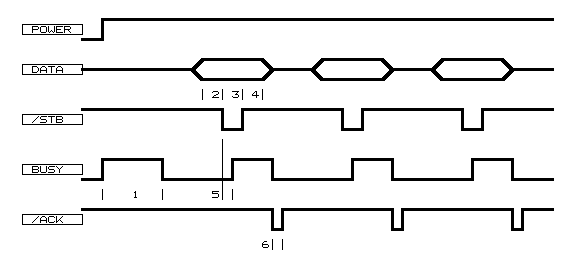

プリンタの取扱説明書によればタイミングチャートは概略こんなです。

１：500ms MIN 電源投入時 　２：0.5μs MIN　 　３：0.5μs MIN 　４：0.5μs MIN 　５：270ns MAX 　６：2.3μs

■タイミング

　１．電源投入後、ＳＴＢピンＯＮ、０．５ｓｅｃ待ち
　２．Data出力
　３．0.5μs待ち
　４．ＳＴＢピン出力ＯＦＦ
　５．ＢＵＳＹピン入力ＯＮ待ち
　６．ＳＴＢピン出力ＯＮ
　７．ＢＵＳＹピン入力ＯＦＦ待ち

　ＡＣＫチェックはめんどうなのでやらない。
　以上を１文字毎にやる。忙しい。(^^;
　これをサブルーチンとします。

■文字の管理
　
　実用上多少ともお役立ちになるようなプログラムにしたいので以下のような形にします。
　１．文字列をテーブル上に並べ１文字づつ順につまみ出す。
　２．上記サブルーチンに渡す。
　３．テーブルの最後に［ＣＲ］を置いておいてそれを送って最後とする。

　と、まあ、こんなかな。
　プリンタの制御コードも送ってみます。途中から漢字モードにして終わったら戻しておきます。

プリンタのディップスイッチによる設定（以下のように設定しました。）

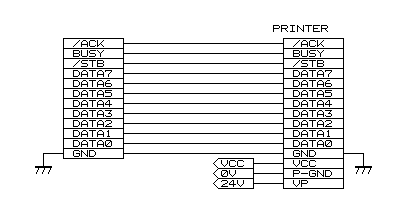

全回路図 パラレルモードのプリンタ結線

◎プリンタ結線はパラレルモードの時の図です。

前回と見たところ似てますが、結線が違うのだ！

「Yamatombo-山とんぼ」と書いてみます。
漢字モードは［ＦS](1CH)と '&' (26H)を続けて送るとモードが変わります。
解除は［ＦS](1C)Hと '.' (2EH)を続けて送ります。(ところでＦＳって、なんだ？)
'

プログラムはこちら

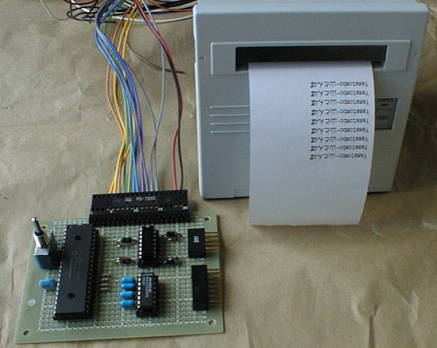

ＯＫ，ＯＫ。

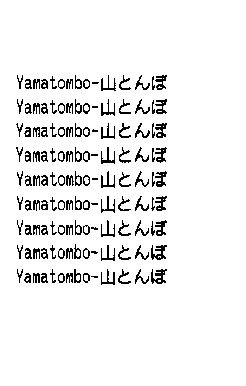

印字された用紙をまたスキャナで読み込みました。だからぁ、これだけ書いて何か意味あるのかってば。(^^;
